par gojirien

Jouer à la NeoGeo, c'est classe, jouer à la NeoGeo sur une borne, une vraie de vraie, là c'est plus que classe, c'est le luxe. Quoi de mieux que de se pointer à un cross ou une convention avec un tel appareil, tout le monde n'aura plus d'yeux que pour vous (sauf les suisses, euh il jouent sur 16/9eme). Cela donne même une plus-value non négligeable à la console, un petit coup sur ebay avec votre belle Neo jamma-isée, et par ici les thunes !

Voyons comment faire pour "Jamma-iser" une NeoGeo Cd ou AES.

Il nous faut :

- un câble rgb de NeoGeo.

- un peigne jamma mâle.

- un ampli son mono.

- un circuit LM1881N.

Voir ce lien pour sa fabrication.

Et bien-sûr, d'un fer à souder, d'étain et de motivation .

Pour commencer on coupe le câble rgb au niveau de connecteur scart 21 pins.

Ensuite, on dénude le restant de câble rgb, et on va souder tous ces petits fils sur le peigne jamma mâle.

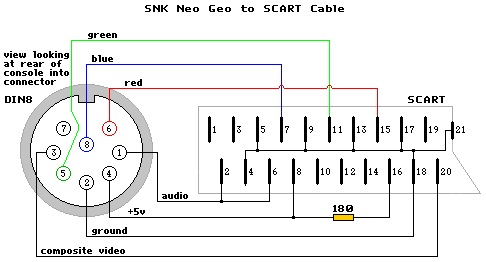

Le pinout RGB de la NeoGeo est le suivant :

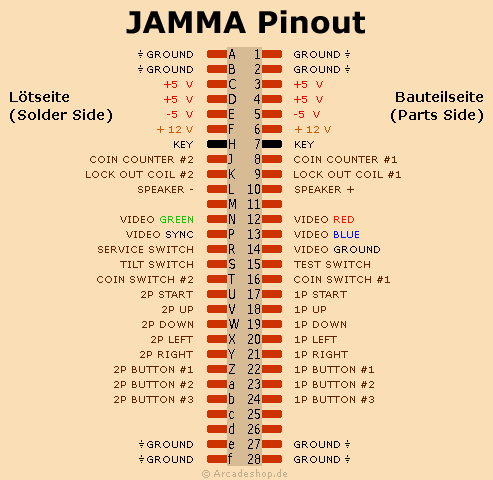

Sachant que le pinout jamma est le suivant :

il suffit donc de repérer sur le câble RGB les fils correspondants à :

- la masse,
- la synchro,
- l'audio,
- le bleu,
- le vert,
- le rouge.

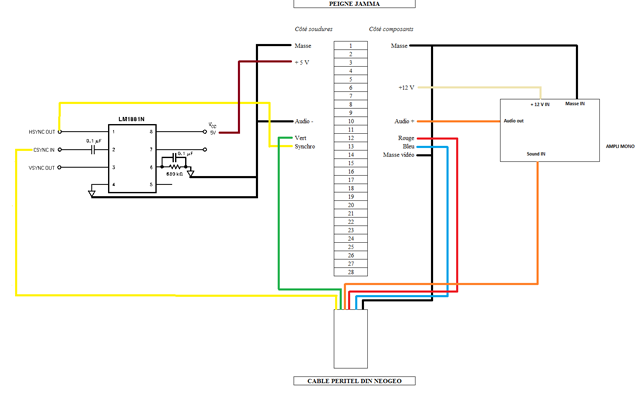

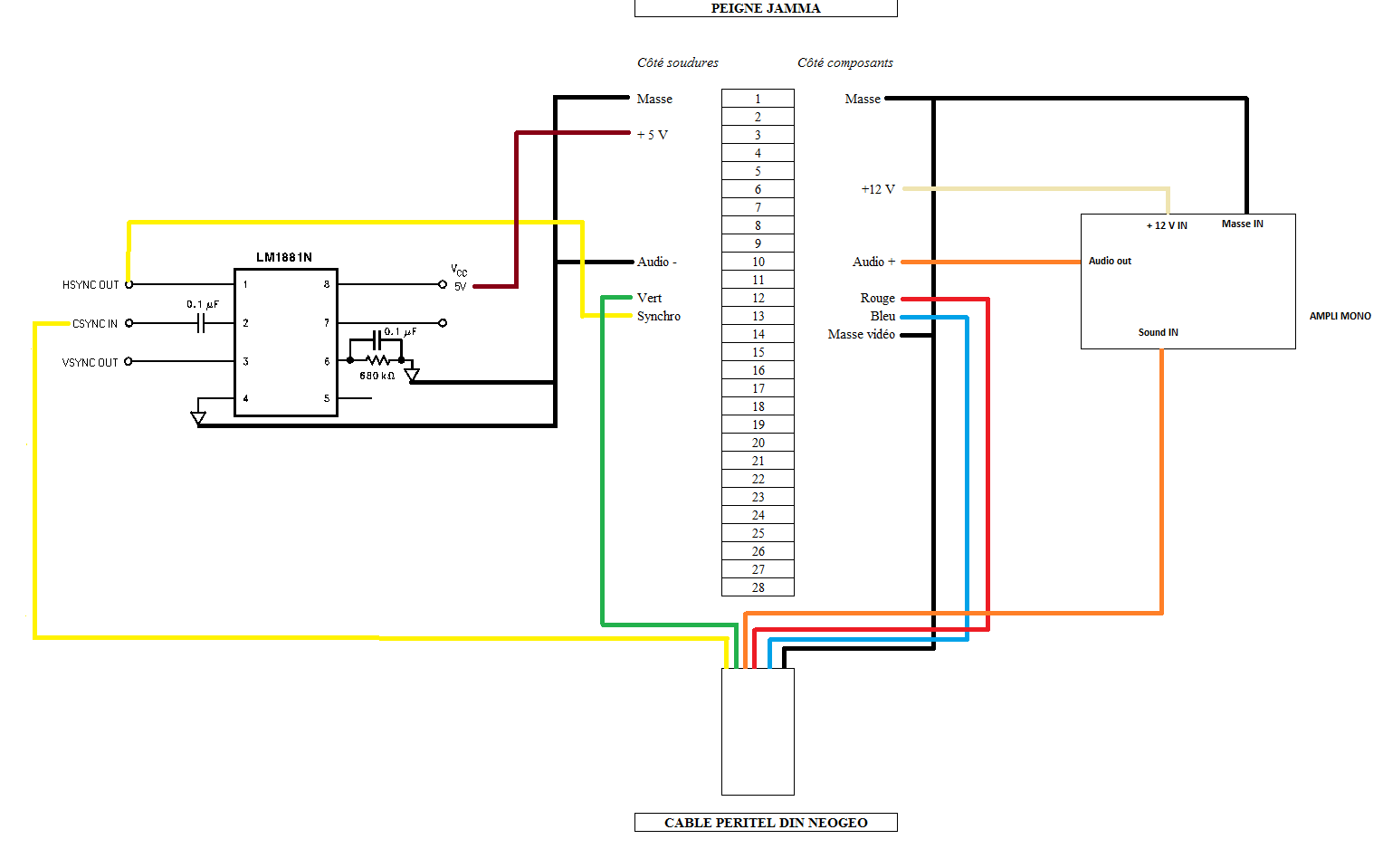

Et de les souder sur le peigne jamma sur les pins appropriés, et sans oublier d'intercaler l'ampli son et le LM1881N, selon ce schéma :

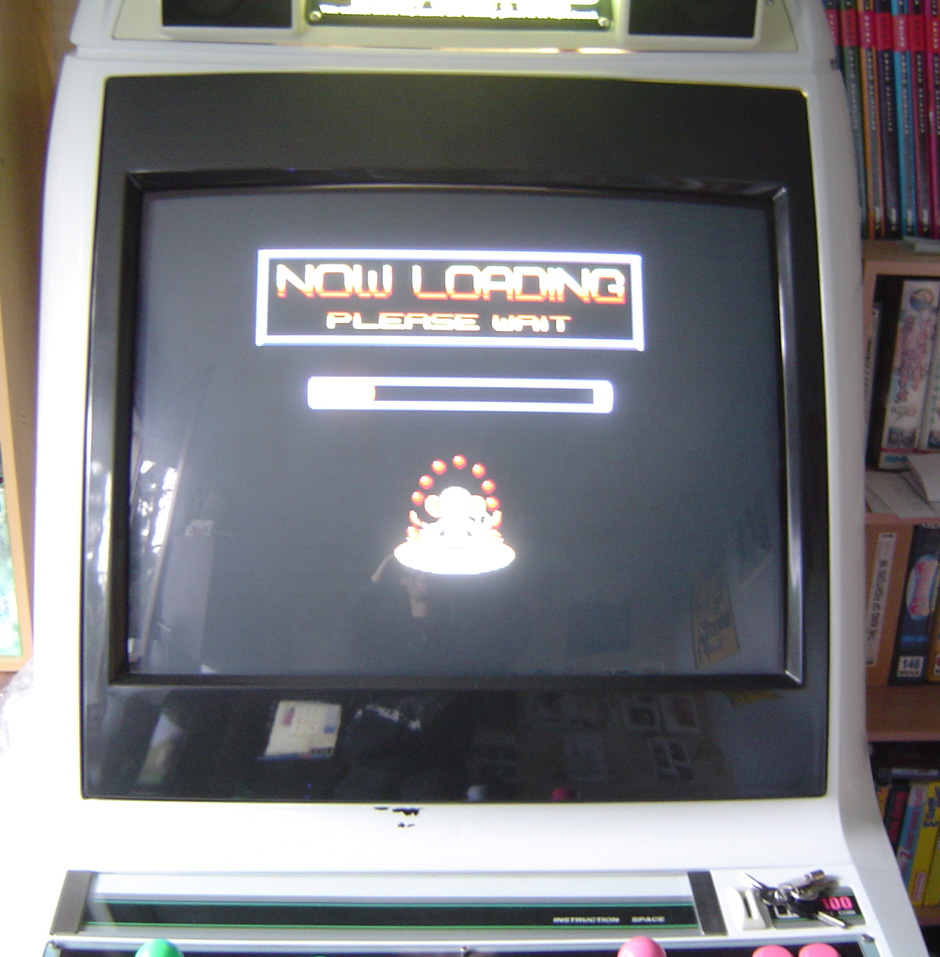

Une fois qu'on a fait ça, il ne reste plus qu'à brancher le câble rgb entre la Neo Cd et la borne::

Incroyable !

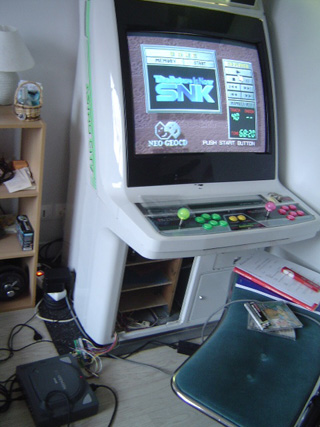

Ce qui est super avec la Neo, c'est que la câble est compatible avec la NeoGeo :
Hmmmm...'Tain ouaaiii...Ouuuaaaiii y passe biiieenn...

Et bien-sûr, si vous avez un slot mvs consolisé, cela marchera aussi !
Evidemment, le mieux, pour pouvoir profiter à fond de votre Neo sur votre borne, sera de faire des hacks pad en sacrifiant des sticks Neo.

Et voilou ! C'est pas bien dur en plus à faire !
A venir si je sors un jour de l'asile : tuto sur comment faire un convert de Blazing Star à partir d'un Big tournament Golf.
