Améliorer le son des
Neo Geo CD

Par Io d'Obsolete-Tears

Les consoles Neo•Geo de salon bénéficient d'un savoir faire éprouvé dans le monde de l'arcade et d'une qualité de fabrication exemplaire, cependant elles ont le petit défaut de ne fournir qu'un son mono en sortie de prise A/V (Audio/Vidéo).

Cette prise A/V comporte huit broches (prise DIN8) et deux de ces broches délivrent strictement le même signal mais labellisé différemment. Il s'agit du signal de "Synchro" et du signal vidéo "Composite".

Et donc à l'opposé, nous n'avons qu'une seule broche attribué au son puisque le signal est mono.

L'idée est de passer d'une sortie audio mono à une sortie audio stéréo au niveau de cette prise DIN8 à l'arrière de la console. Ceci sera valable pour les trois modèles de consoles CD et pour l'AES.

Au niveau de la qualité du son, rien de changera, il ne sera ni meilleur ni moins bon. C'est au niveau du plaisir et du confort d'écoute que se sentira la différence. Selon les jeux vous pourrez définir à l'oreille de quel côté de l'écran se passe l'action ou quel personnage est en train d'intervenir.

En ce qui concerne les consoles CD
Avantages
- La stéréo est disponible en sortie de DIN8
- Le signal composite est toujours présent sur la DIN8 mais aussi sur la prise CINCH/RCA
- On n'utilise pas un câble hybride DIN8/RCA

Inconvénient
- Il faut se fabriquer son propre câble... mais il faut de toute manière presque y passer si on veux du RGB

En ce qui concerne l'AES
Avantages
- La stéréo est disponible en sortie de DIN8
- Le signal composite est toujours présent sur la DIN8
- On n'utilise pas un câble hybride DIN8/Jack (qui revient se brancher devant la console)
- Le volume de la télé devient réglable depuis la console
- La prise casque reste disponible et fonctionnelle

Inconvénients
- On ne peut plus utiliser le câble composite d'origine
- Il faut se fabriquer son propre câble... mais il faut de toute manière presque y passer si on veux du RGB
- Le son issu de la prise casque sera cependant logiquement plus faible puisque partagé avec la télé

----------------------------------------
Mdification de la Neo•Geo CD Top Loading
----------------------------------------

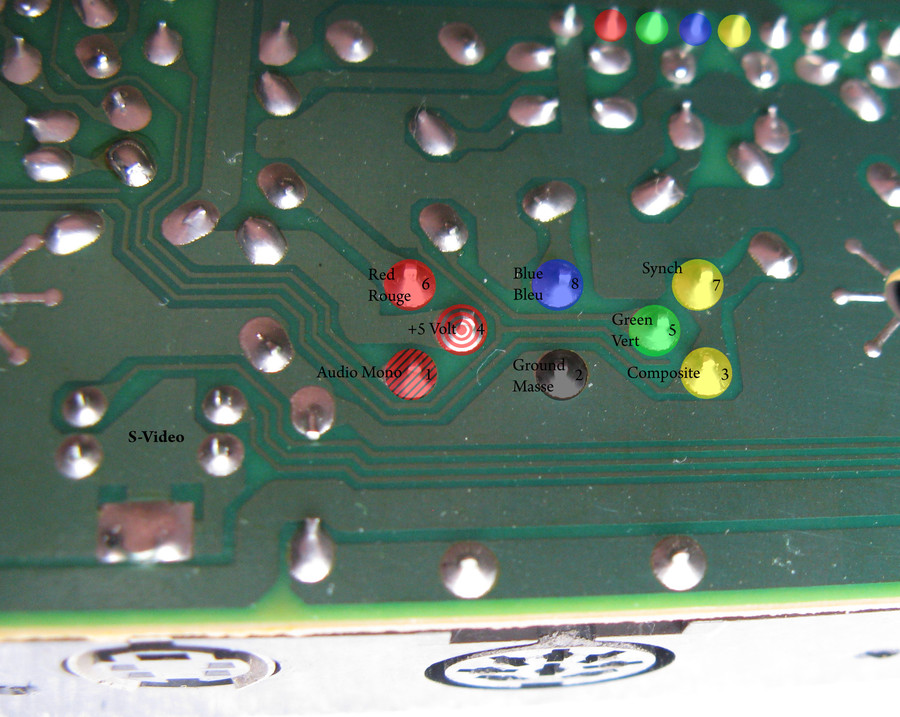

Tout d'abord voici la configuration d'origine

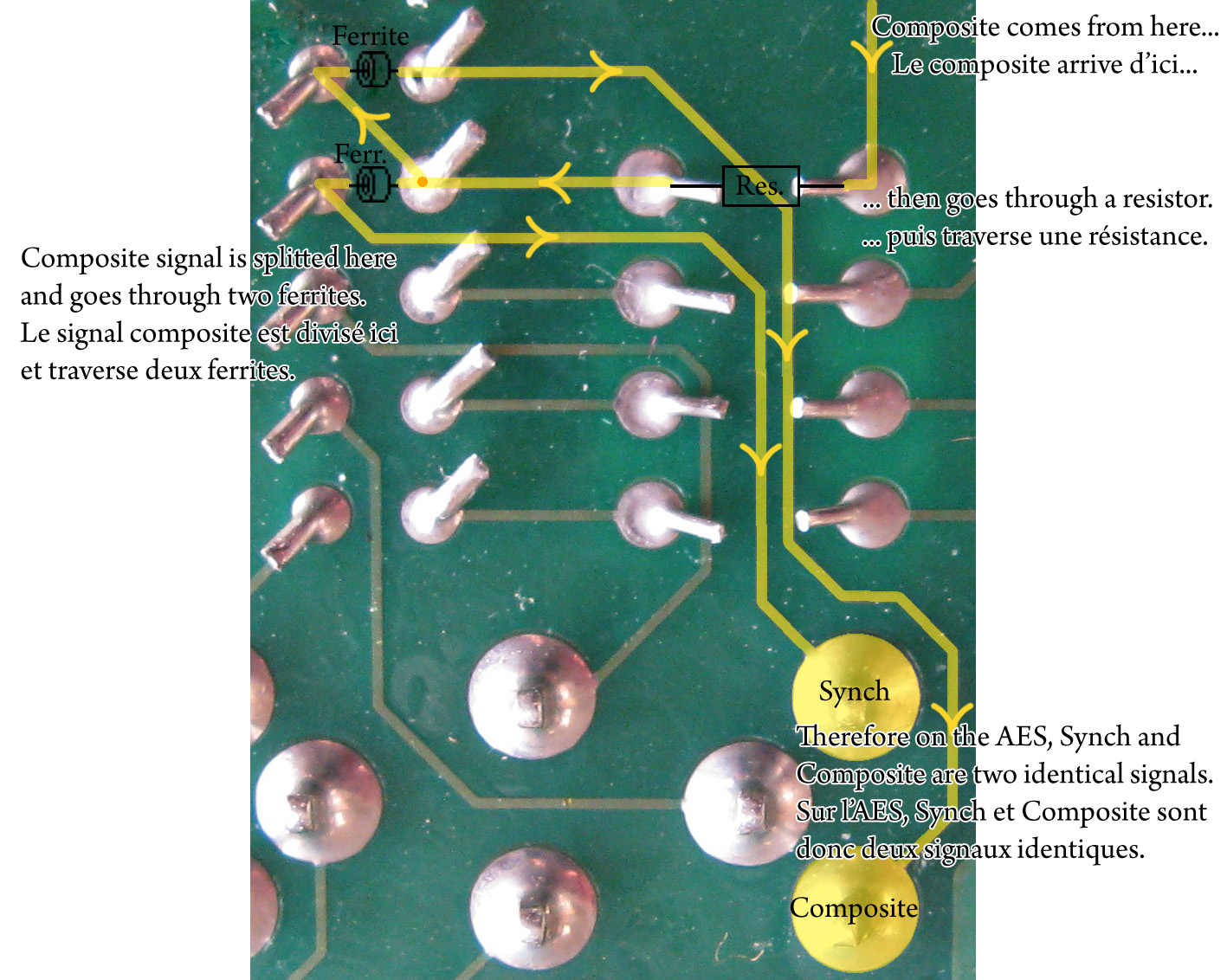

On remarque bien que les signaux de synchro et composite sont IDENTIQUES, c'est le même signal qui est divisé et envoyé sur deux broches différentes de la prise DIN8.

On va donc supprimer un de ces signaux et de le réattribuer au signal audio gauche. Le signal audio droit quand à lui prendra la place du signal mono d'origine.

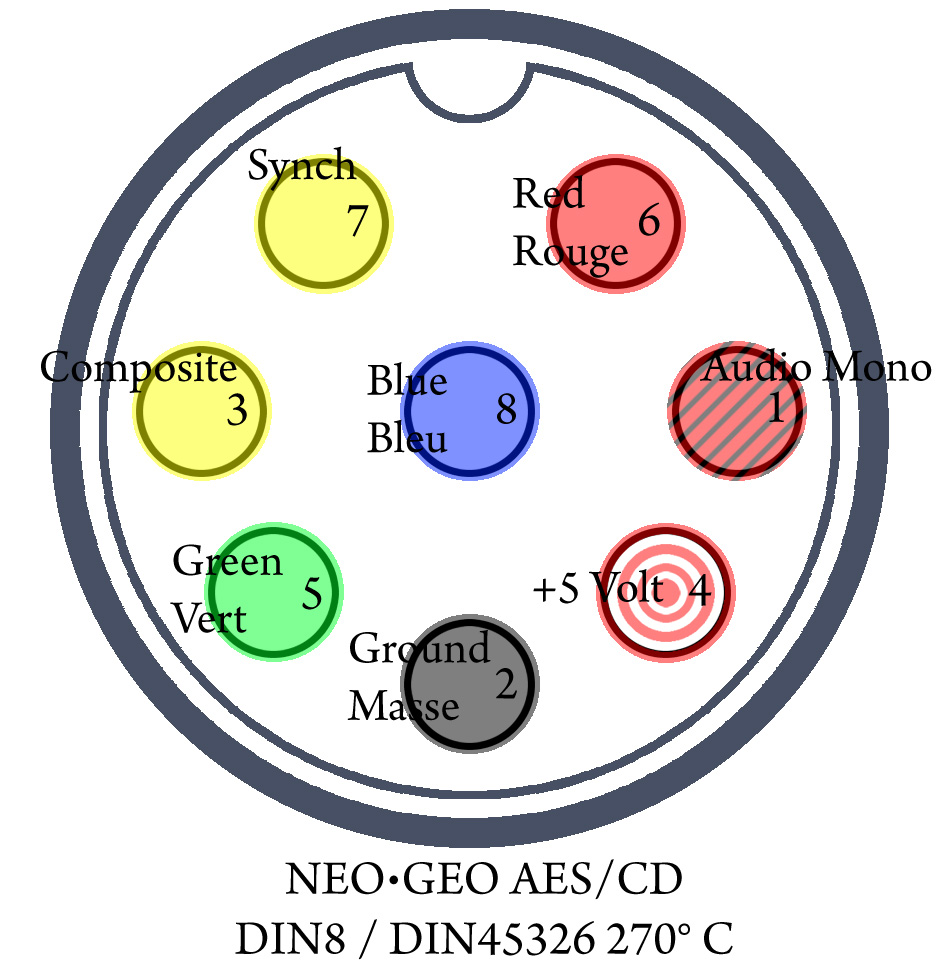

Vue de face de la prise femelle à l'arrière de la console

Et maintenant la nouvelle configuration

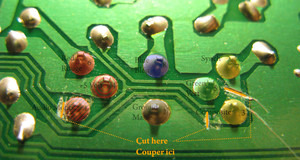

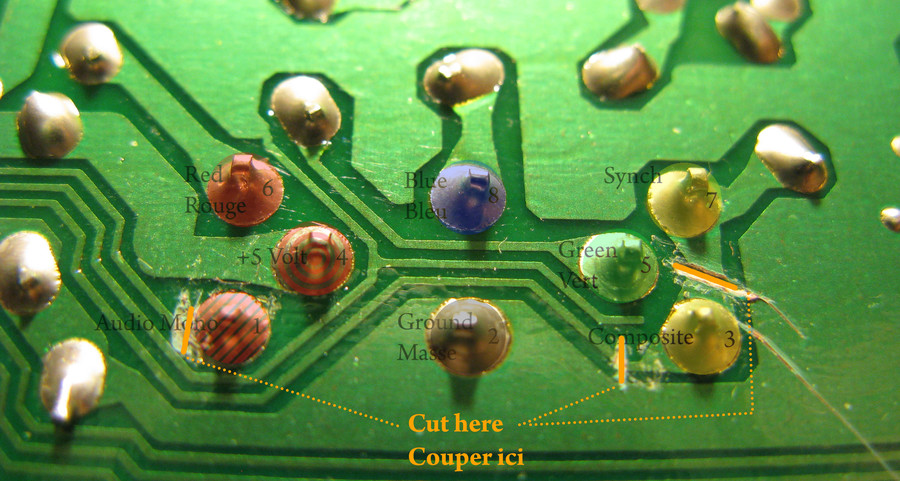

Il y a trois pistes à couper (traits oranges) afin d'annuler les signaux d'origines et pouvoir les remplacer par les nouveaux.

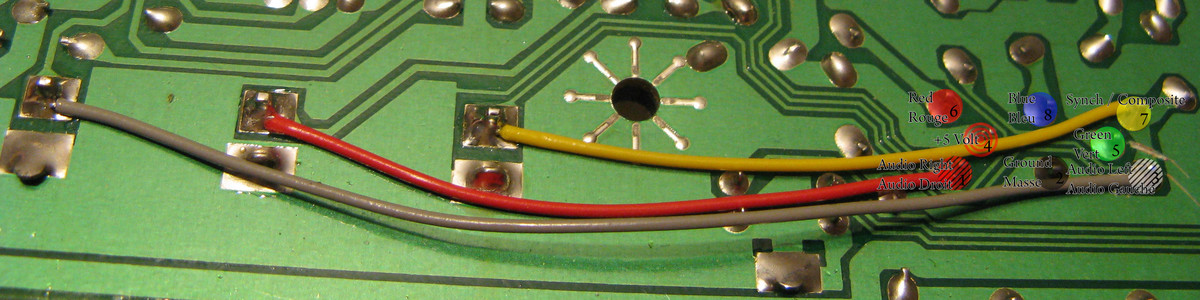

Détails et soudures au niveau de la prise A/V et des prises RCA



----------------------------------------
Mdification de la Neo•Geo CD Front Loading
------------------------------------------

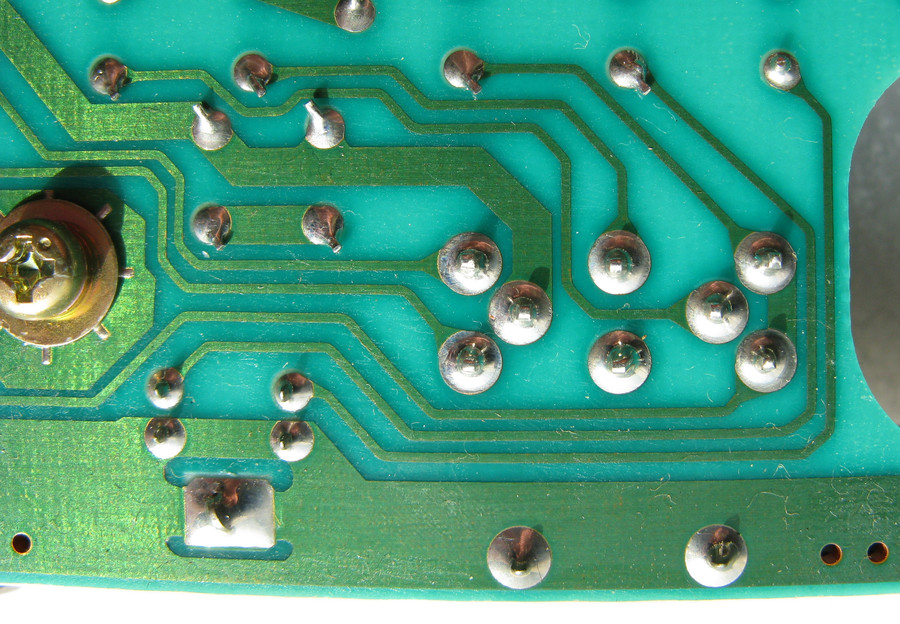

Tout d'abord voici la configuration d'origine

Et maintenant la nouvelle configuration

Il y a trois pistes à couper comme précédemment.

Détails et soudures au niveau de la prise A/V et des prises RCA



----------------------------------------
Modification de la Neo•Geo AES
----------------------------------------

Les photos sont celles d'une AES v3-6, mais je pense que ce sera présenté quasiment pareil pour les autres versions (je parle des "dessins" que forment les pistes).

L'idée est de passer d'une sortie audio mono à une sortie stéréo au niveau de la prise DIN8 de la console, et ainsi d'éviter ce genre de câbles pas très beaux qui se branchent sur la prise casque afin de renvoyer la stéréo vers la Péritel.

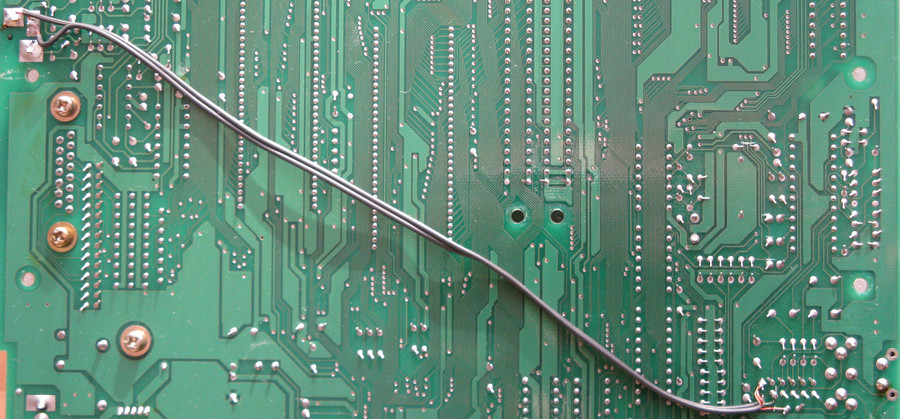

Vue globale du montage

Voici à quoi ressemble la modification. Je repique les deux signaux audio au niveau de la prise casque, ainsi je peux aussi ajuster le volume depuis la console.
J'aurais pu prendre ces signaux avant le potentiomètre servant à régler le volume, ce qui pourrait éviter des parasites s'il est en mauvais état (il vaut donc mieux vérifier avant s'il fonctionne bien). Mais le son passe par des filtres juste après ce potentiomètre et donc juste avant la prise casque, je me suis donc dit que ce devrait être mieux.

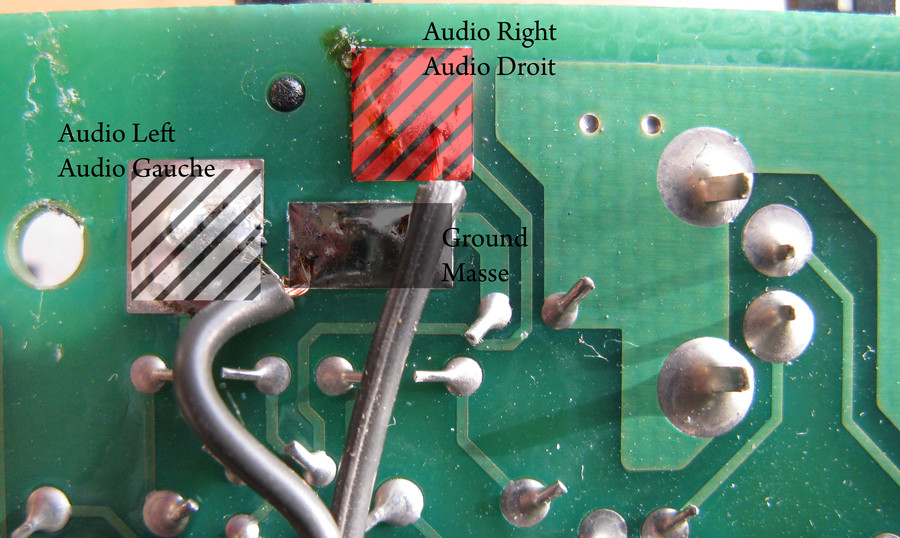

Détails et soudures au niveau de la prise casque

J'ai utilisé le câble d'un casque SONY qui ne fonctionnait plus.

Détails et soudures au niveau de la prise A/V

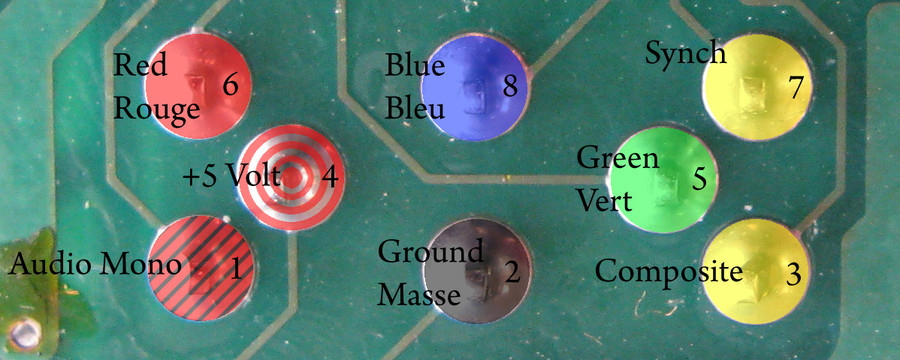

Tout d'abord voici la configuration d'origine
On remarque que les signaux de synchro et composite sont IDENTIQUES, c'est le même signal qui est divisé et envoyé sur deux broches différentes de la prise DIN8.

J'ai donc décidé de supprimer un de ces signaux et de le réattribuer au signal audio gauche. Le signal audio droit quand à lui prendra la place du signal mono d'origine.

Vue de face de la prise femelle à l'arrière de la console

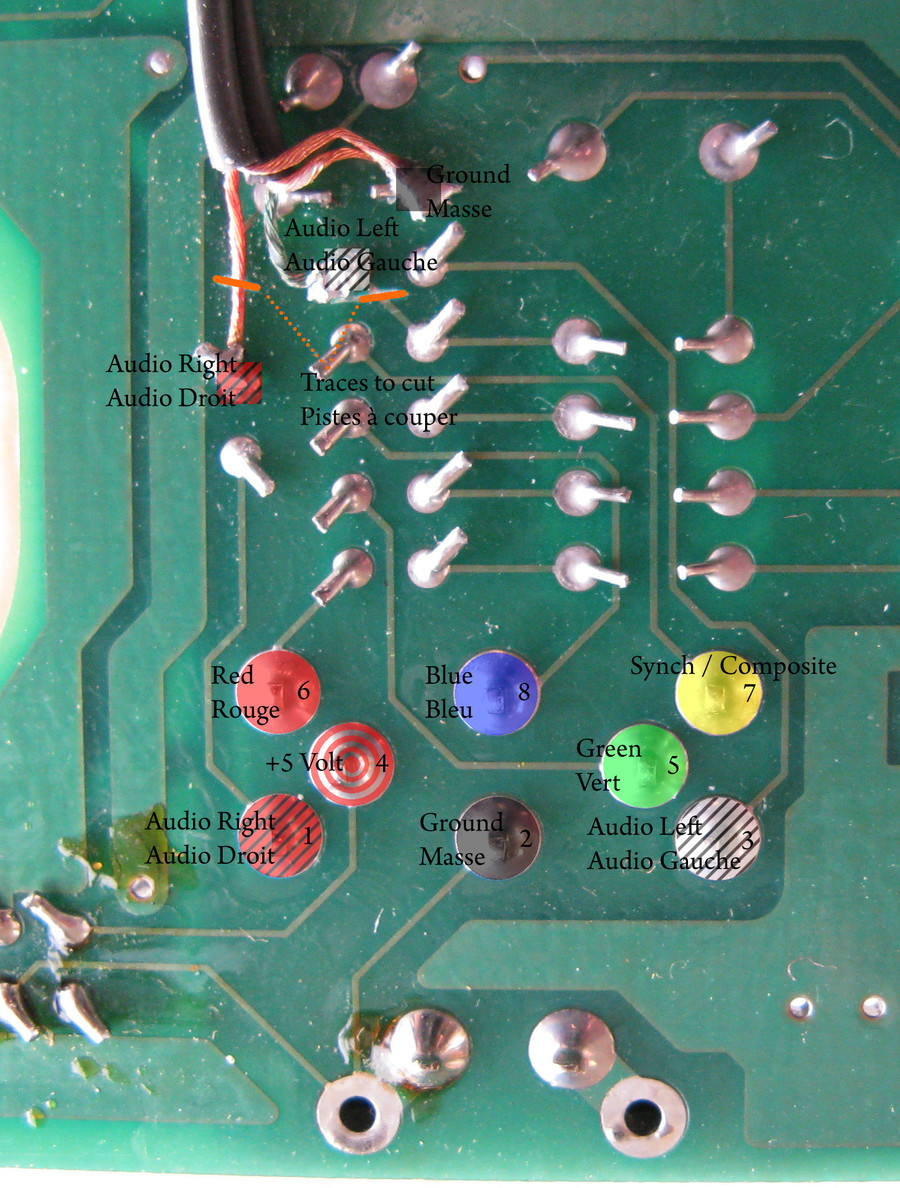

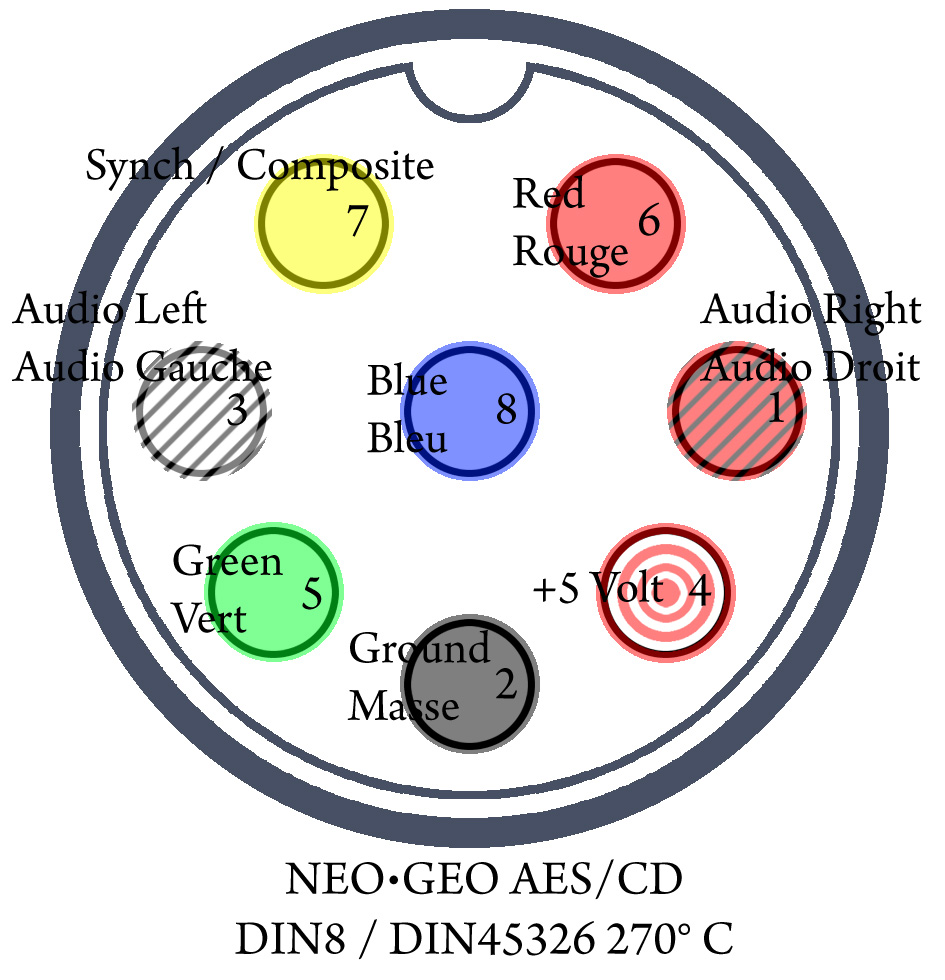

Et maintenant la nouvelle configuration
Il y a deux pistes à couper (traits oranges) afin d'annuler les signaux d'origines et pouvoir les remplacer par les nouveaux.

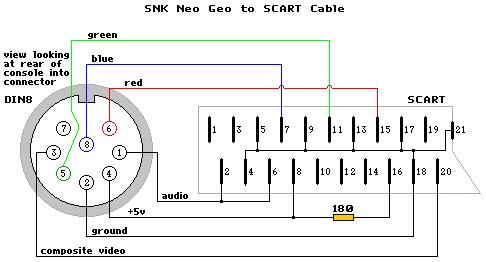

Il faut tenir compte du schéma suivant pour la fabrication du câble stéréo (RGB ou non) DIN8/Péritel (ou DIN8/???).
Vue de face de la prise femelle à l'arrière de la console
g

Le +5 Volt servira, par exemple, à travers une résistance de 180 Ohm reliée à la broche 16 de la Péritel cf. la page d'eviltim http://members.optusnet.com.au/eviltim/gamescart/gamescart.htm#neogeo), à indiquer à la télé qu'on utilise du RGB.

En revanche, même si cette tension, appliquée à la broche 8 de la Péritel, est suffisante pour permettre le basculement automatique vers le bon canal auxiliaire, elle ne le sera pas forcément pour indiquer à la télé de se mettre en mode 4/3.
En effet, lors de mes tests, mon CRT basculait en 16/9 et non en 4/3. Sur les télés avec écran large, il faut je crois au moins 6 Volt sur la broche 8 pour passer en 4/3. Ce serait possible à faire en rajoutant un montage électronique, mais je trouve que le jeu n'en vaut pas la chandelle et j'ai tout simplement mis la broche 8 à la masse et je choisis mon canal à la main.
