Carte Mère de
de la gamme Neo Geo CD



Console
Carte Mere
Date
Carte joystick
Date
Carte port video
Date

Neogeo CD Front CDROM-2 28/06/94
/
/
CD-ANA-2
13/06/94

NeoGeo CD Top NEO-CDM3-1 22/08/94
NEO-CDD3-1
19/08/94
NEO-CDA3-1
22/08/94
  NEO-CDM3-2 08/09/94
NEO-CDD3-1
08/09/94
NEO-CDA3-1
08/09/94
  NEO-CDM4-1
15/11/94
NEO-CDD3-1
08/09/94
NEO-CDA4-1
12/12/94
  NEO-CDM4-2 14/11/94
NEO-CDD3-1
08/09/94
NEO-CDA4-1
12/12/94
  NEO-CDM5-1 30/01/95



  NEO-CDM5-1 06/03/95

NeoGeo CD Z NEO-CDC1-1 13/10/95

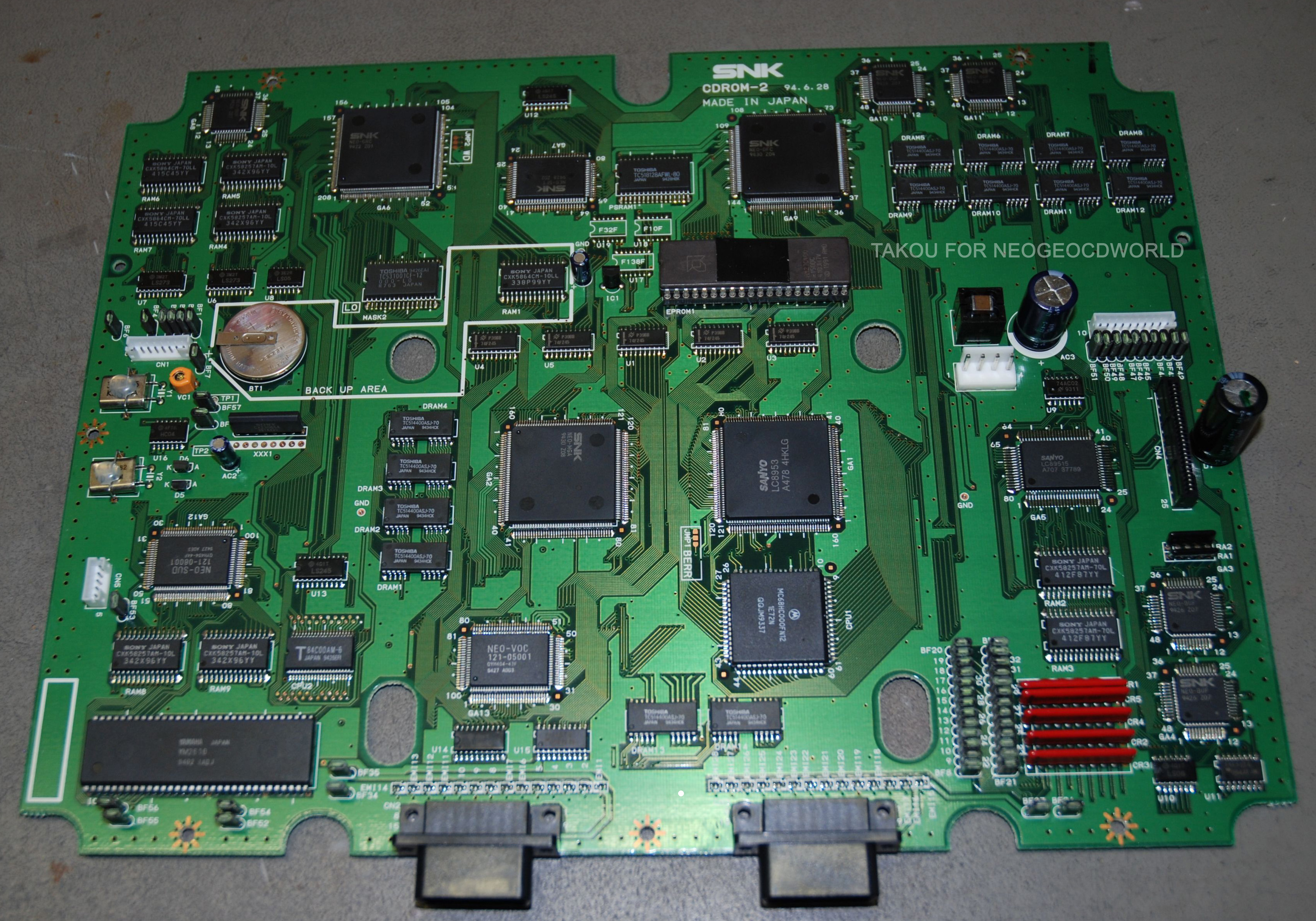

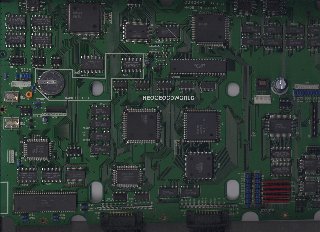

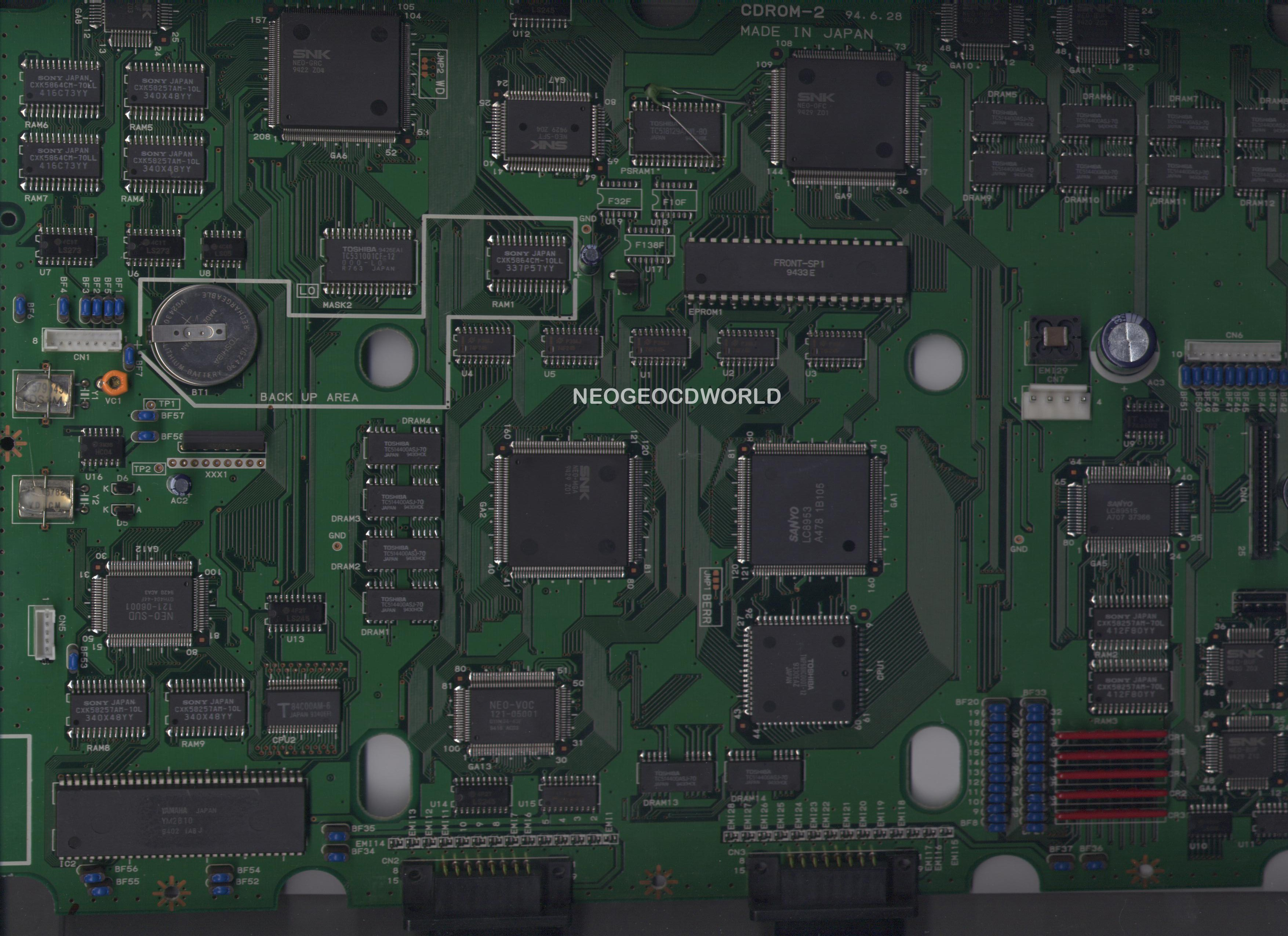

La Neo Geo CD front loading (1994)

CDROM-2

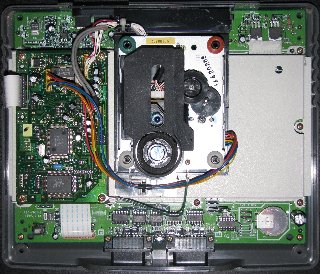

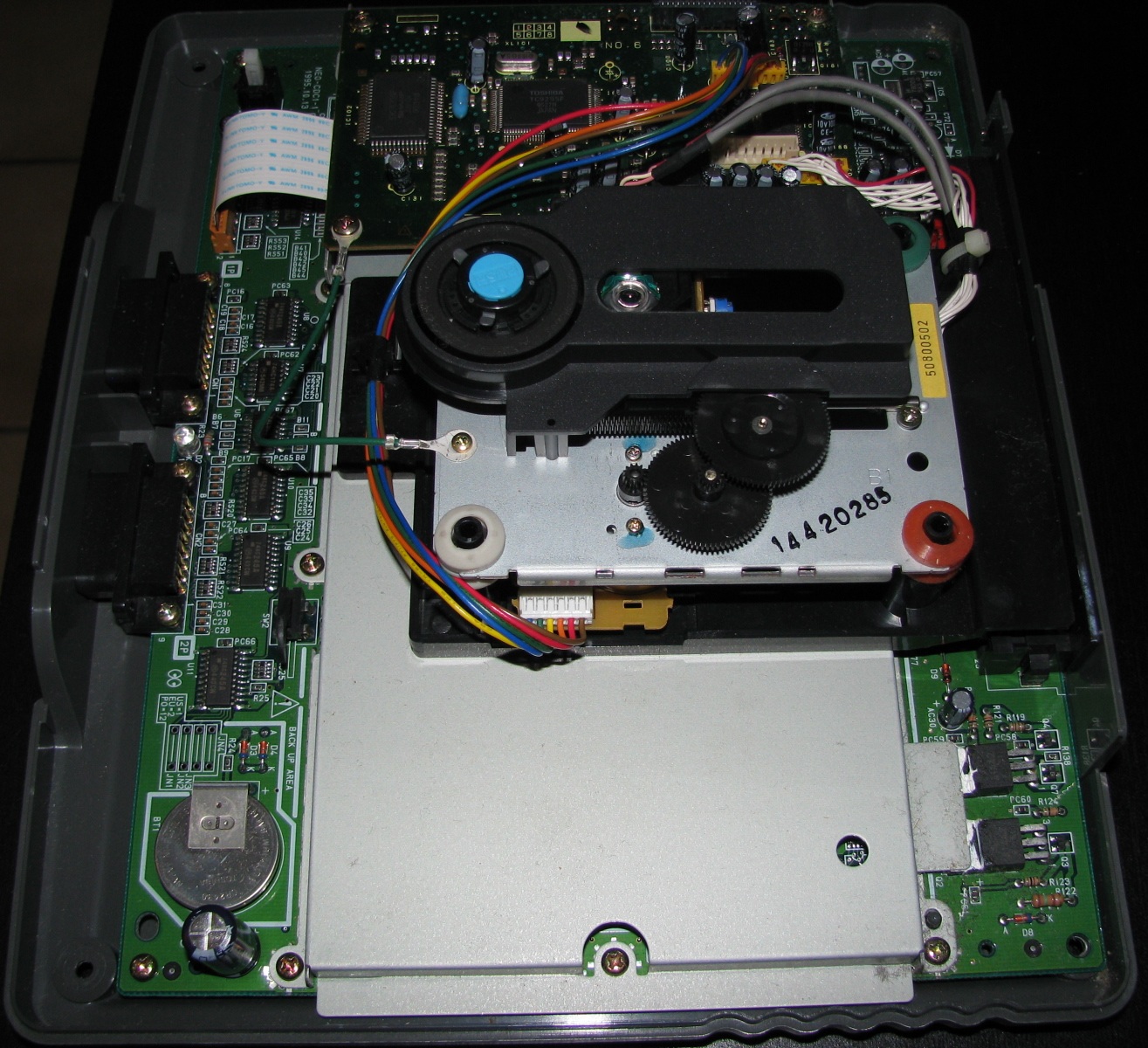

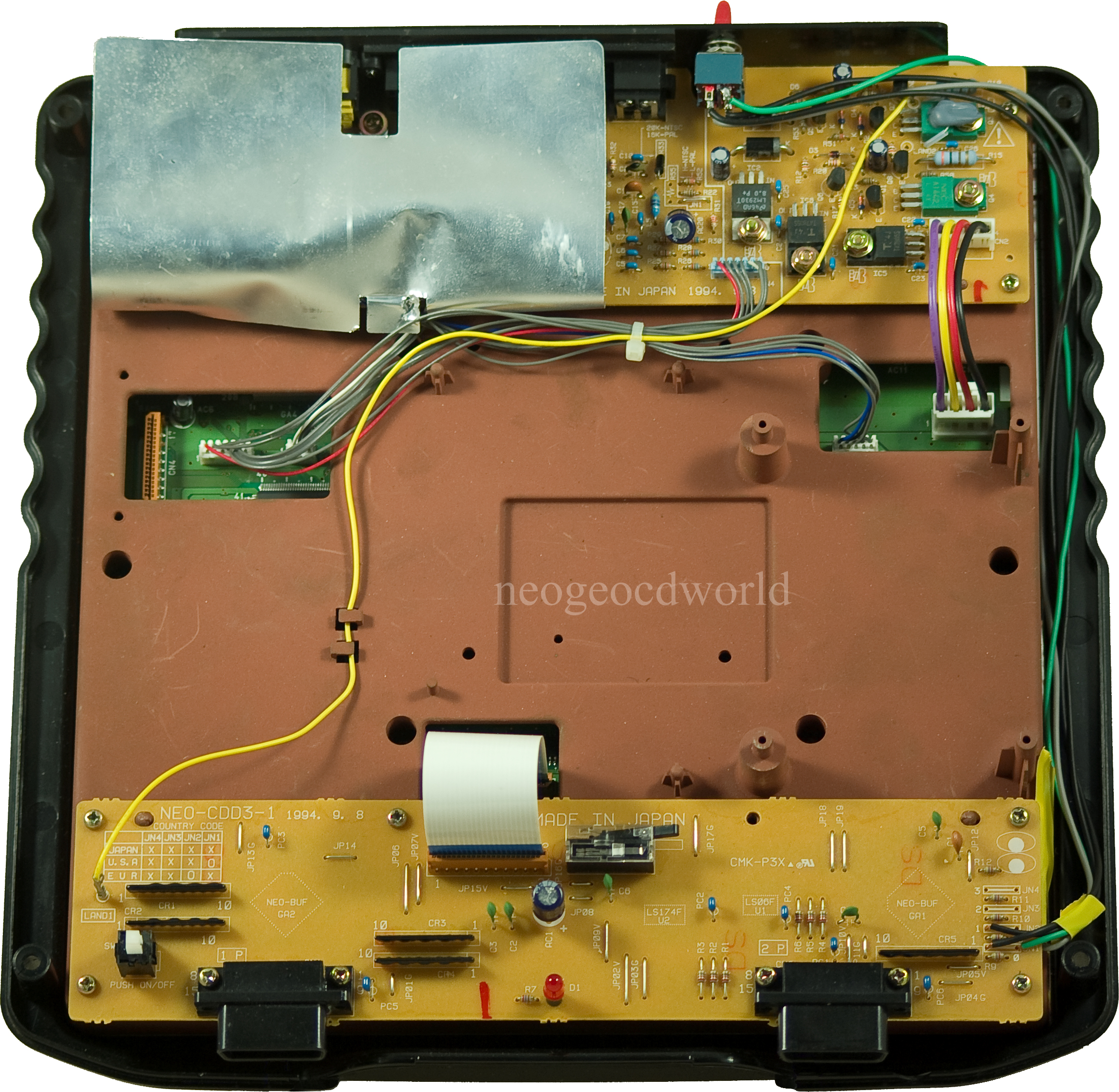

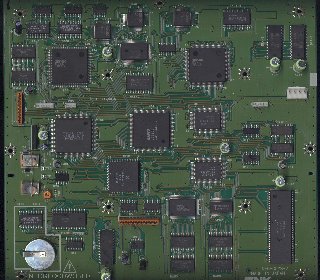

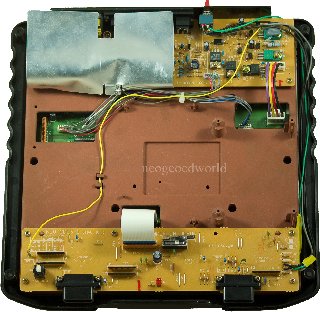

La Neo Geo CD top loading model (1994)

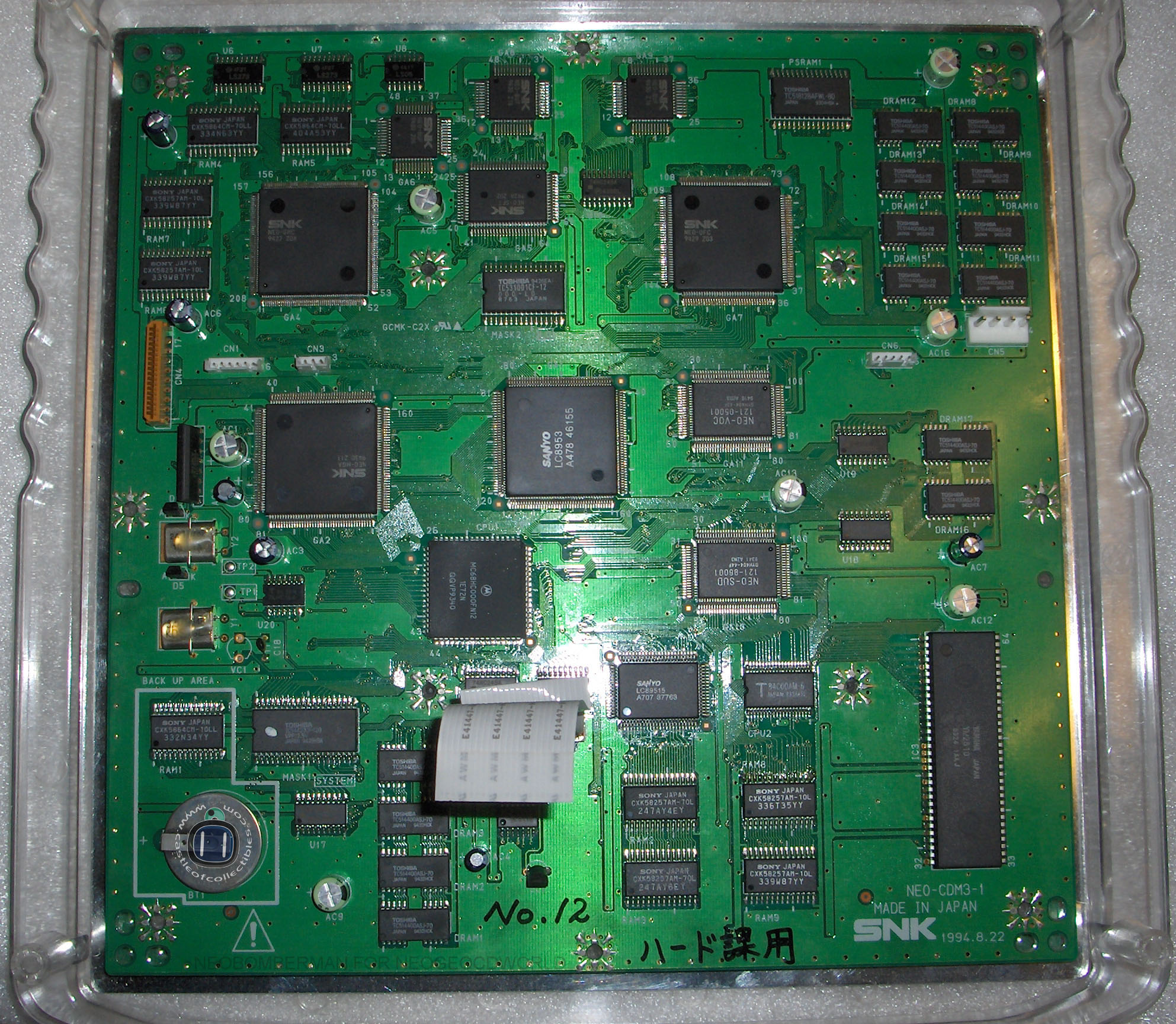

NEO-CDM3-1

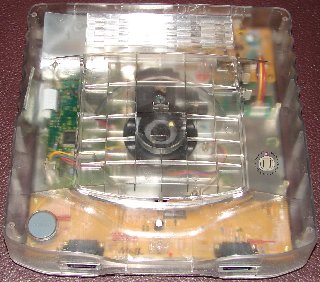

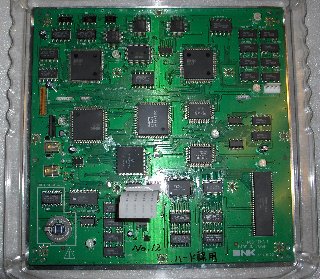

Version limité d'une quinzaine d'exemplaire à l'usage de démonstration ?

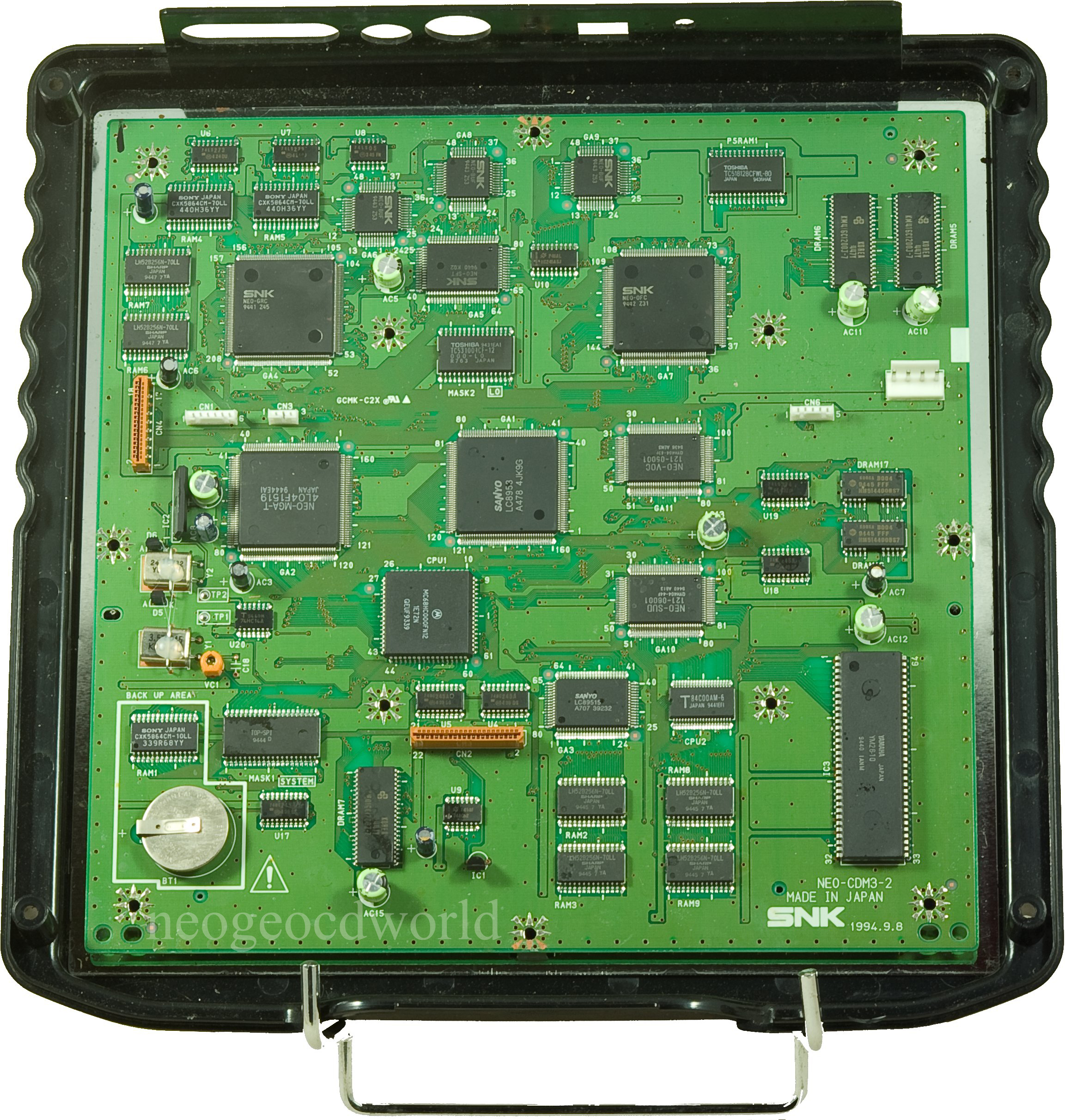

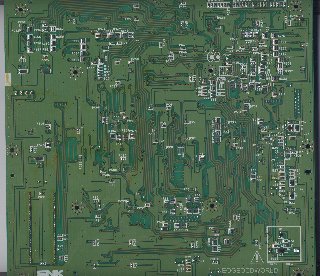

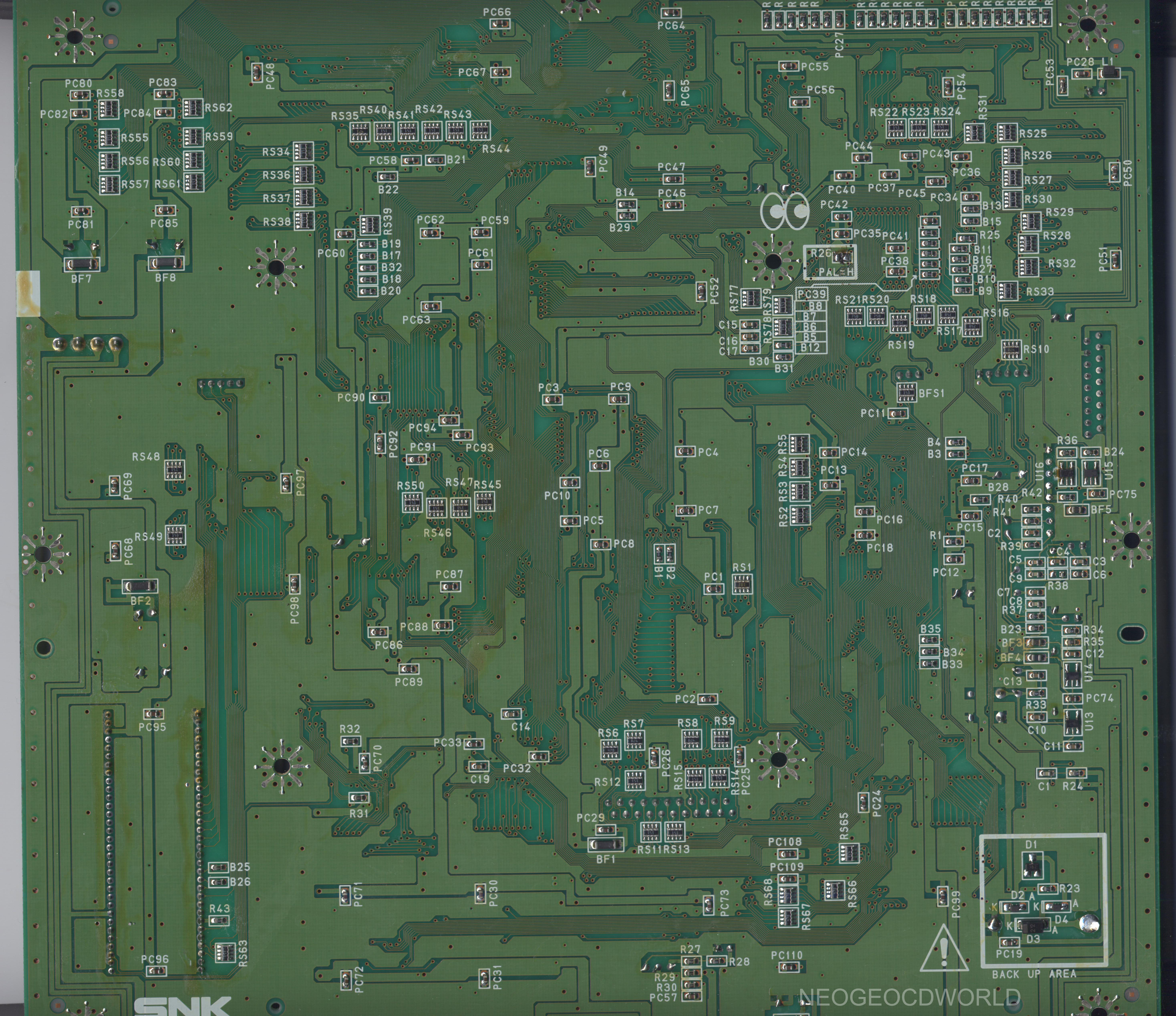

NEO-CDM3-2
Attesté sur des consoles ayant les N° de serie de 3888 et 203459

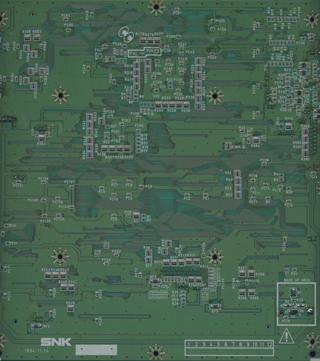

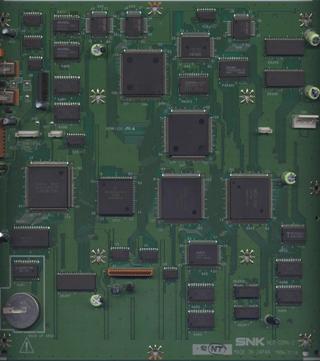

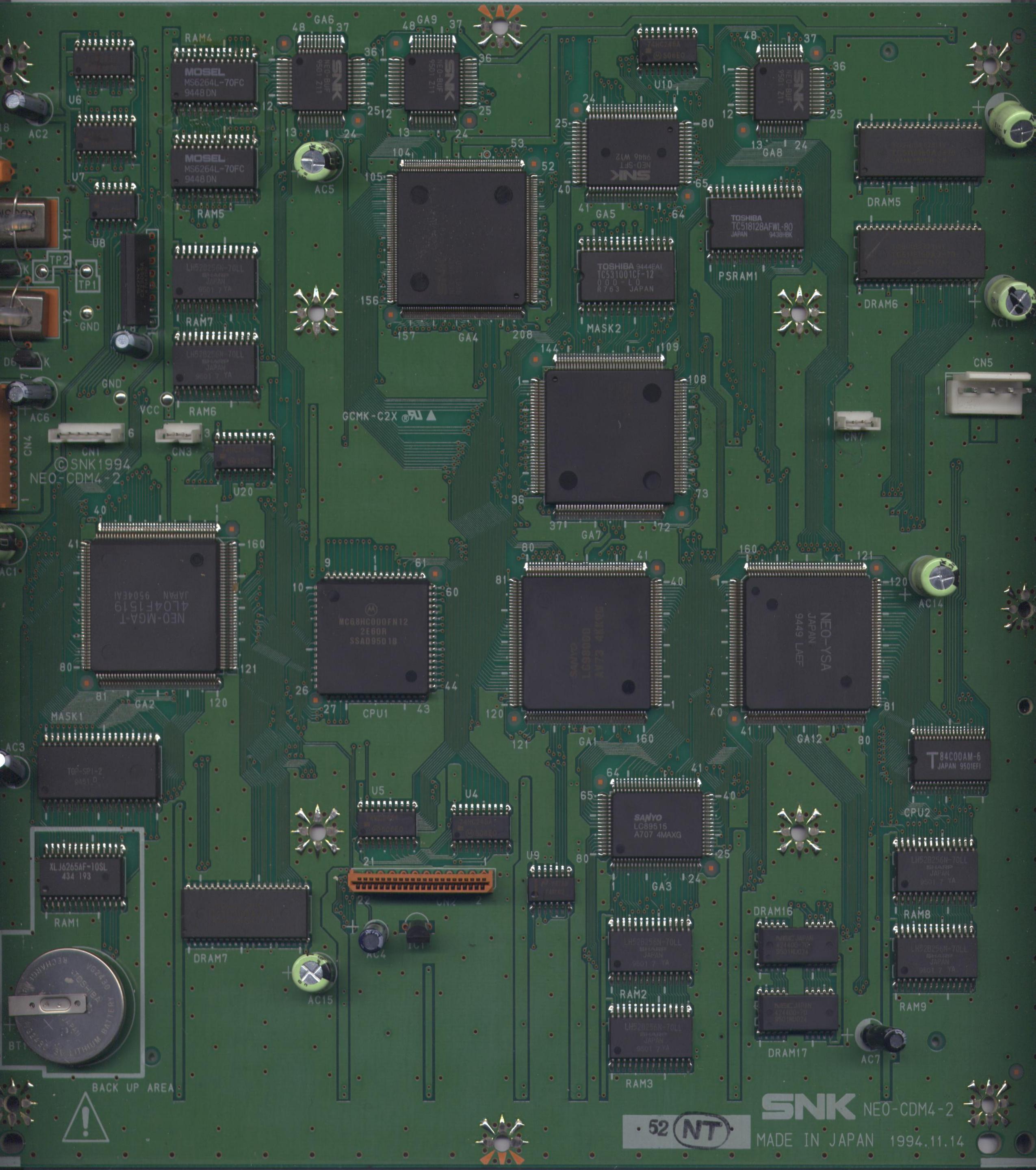

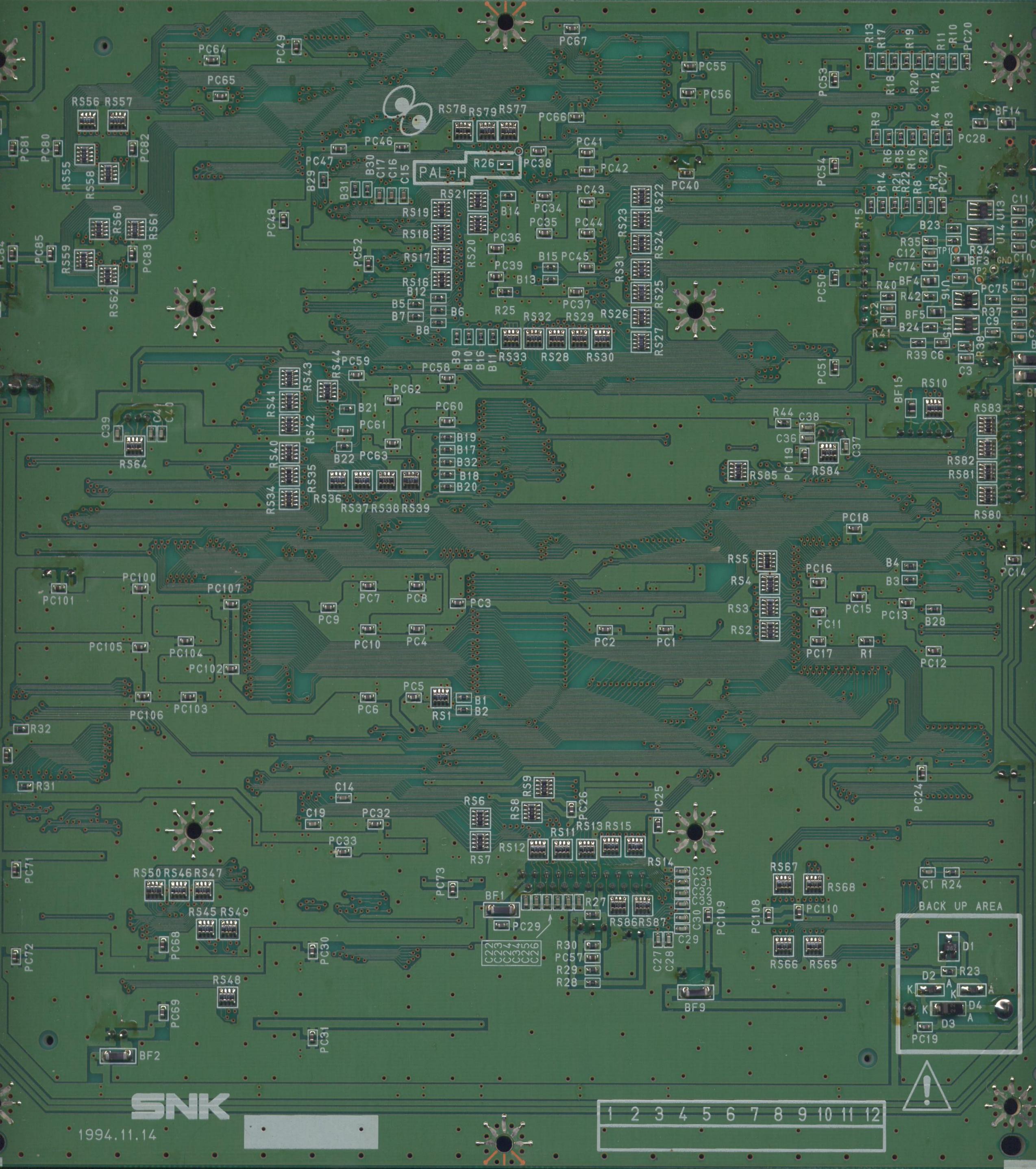

NEO-CDM4-2
Attesté sur une consoles N° 0005008

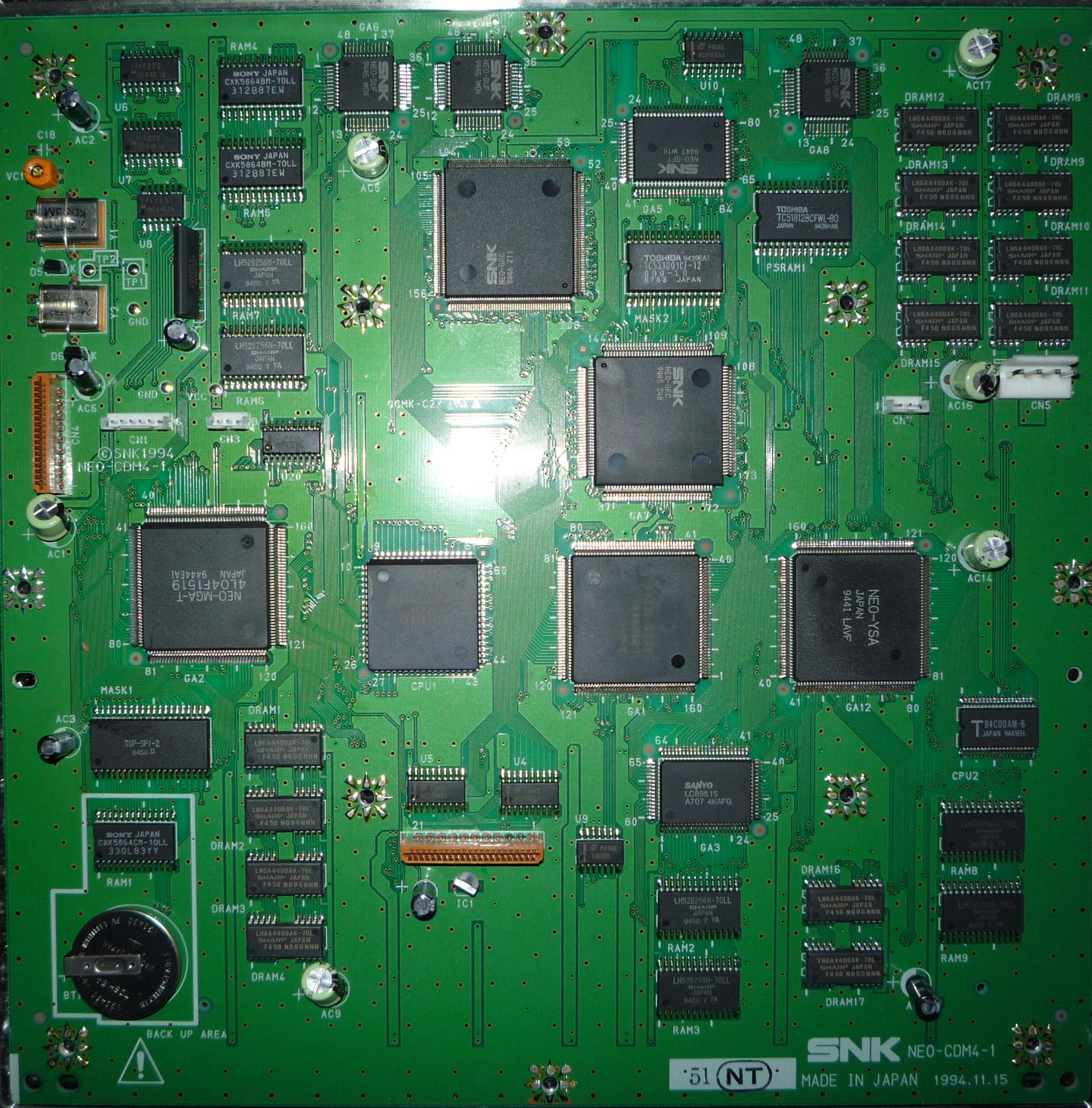

NEO-CDM4-1

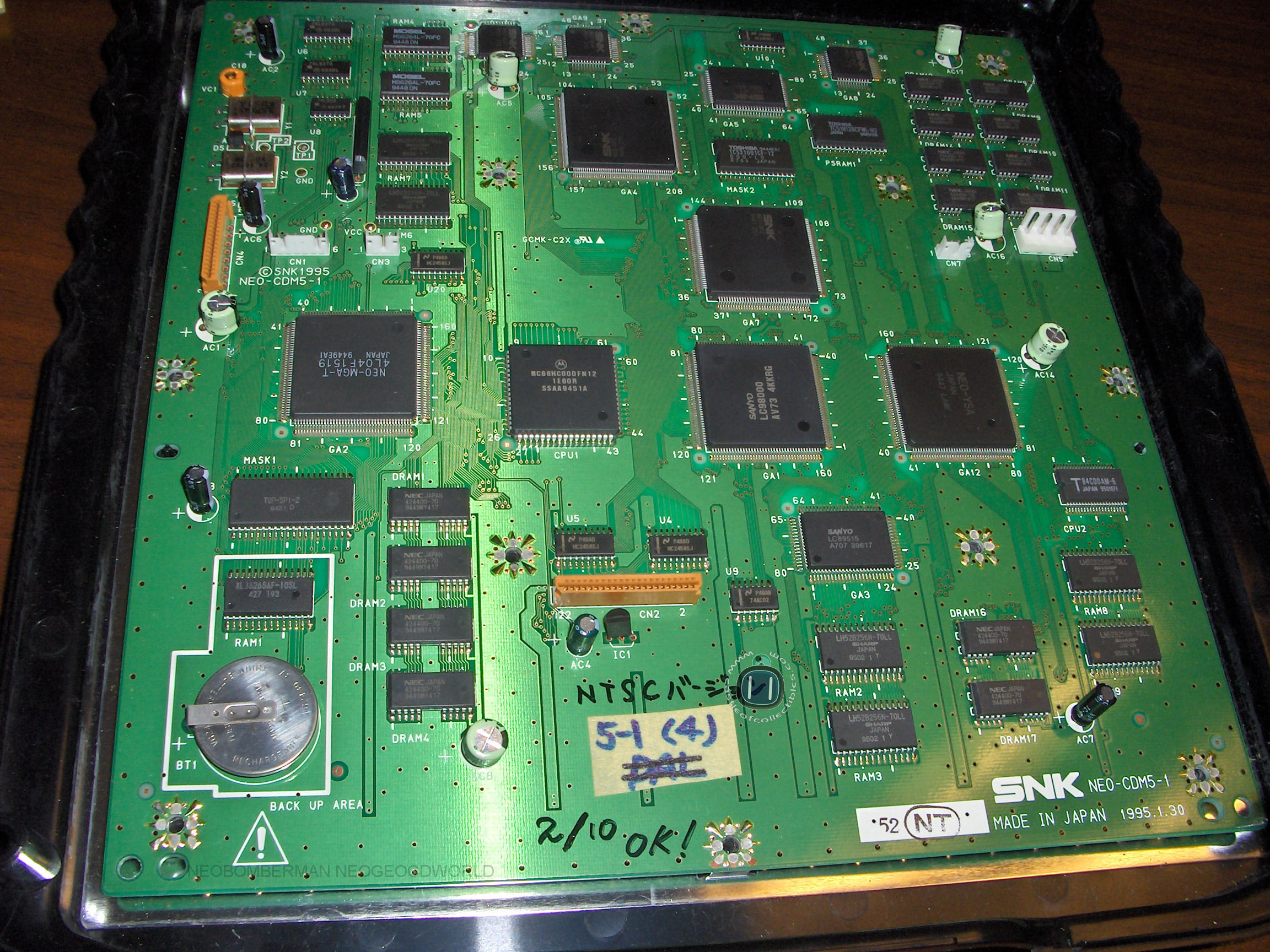

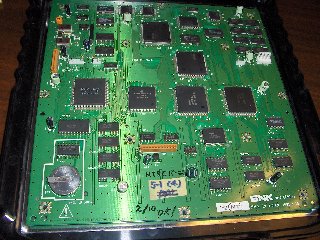

NEO-CDM5-1

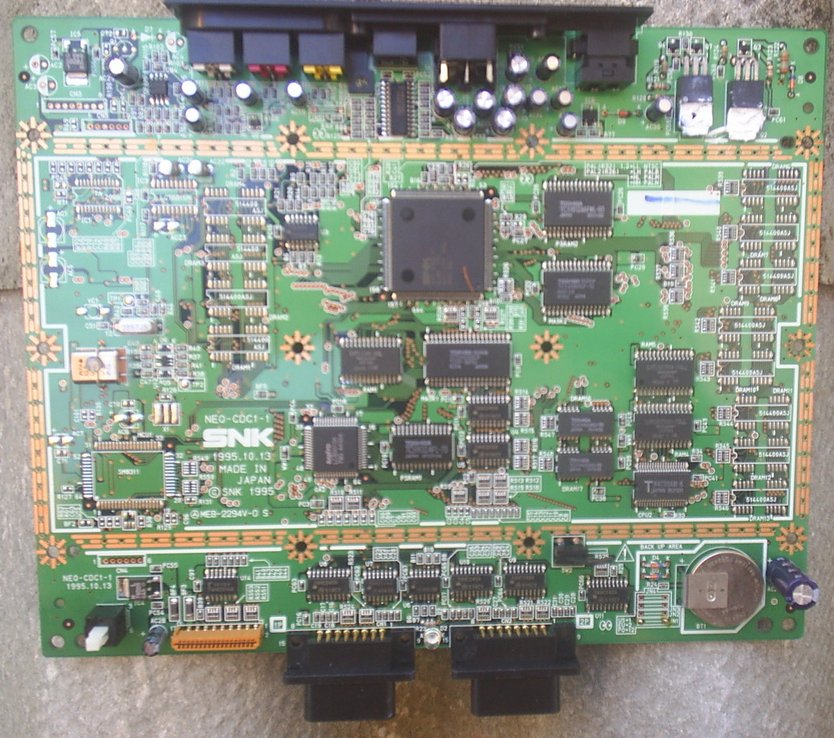

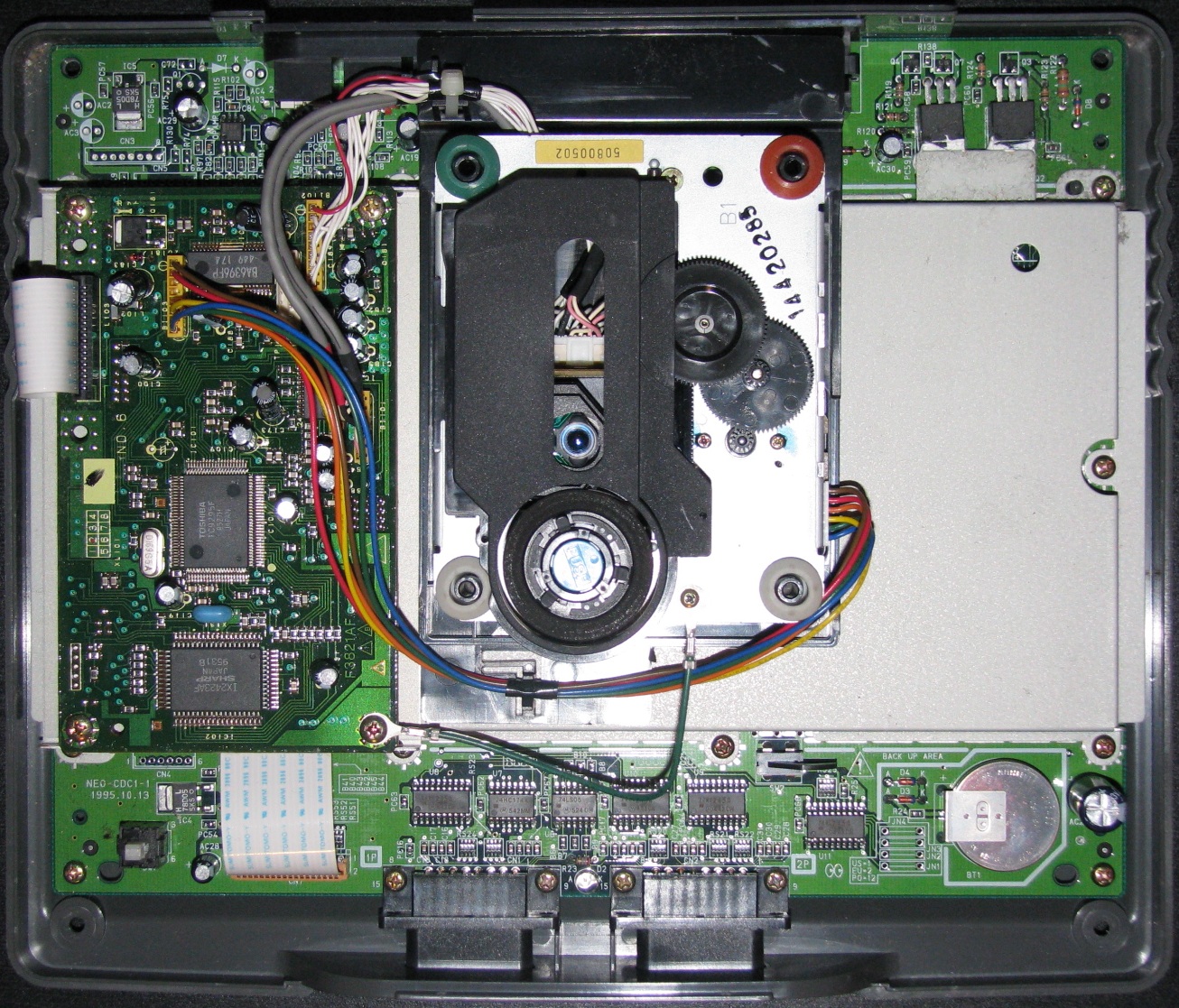

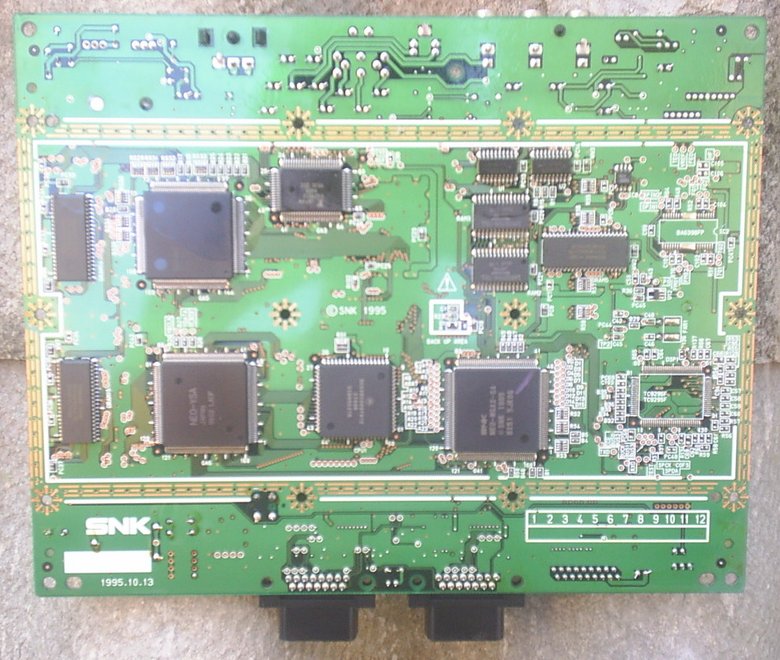

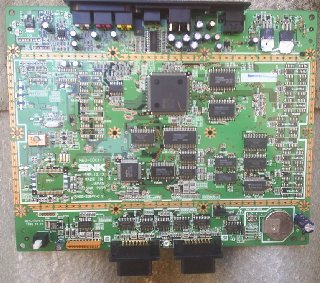

La Neo Geo CD Z (1995)



NEO-CDC1-1
Attesté sur toutes les consoles

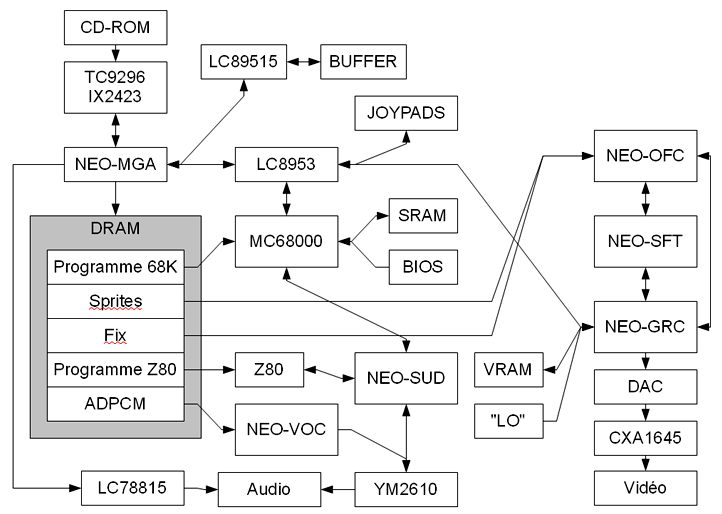

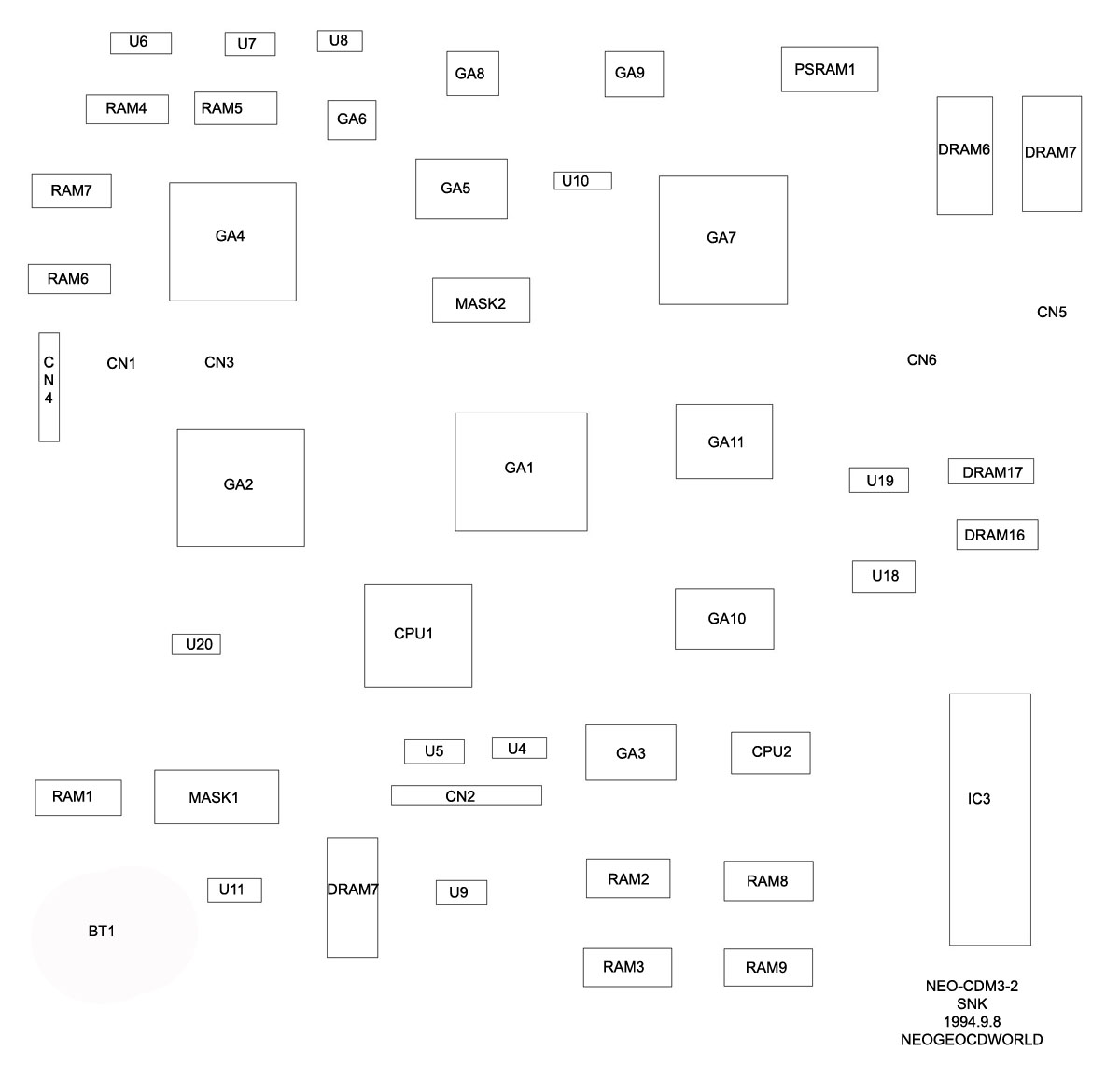

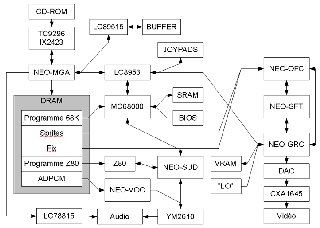

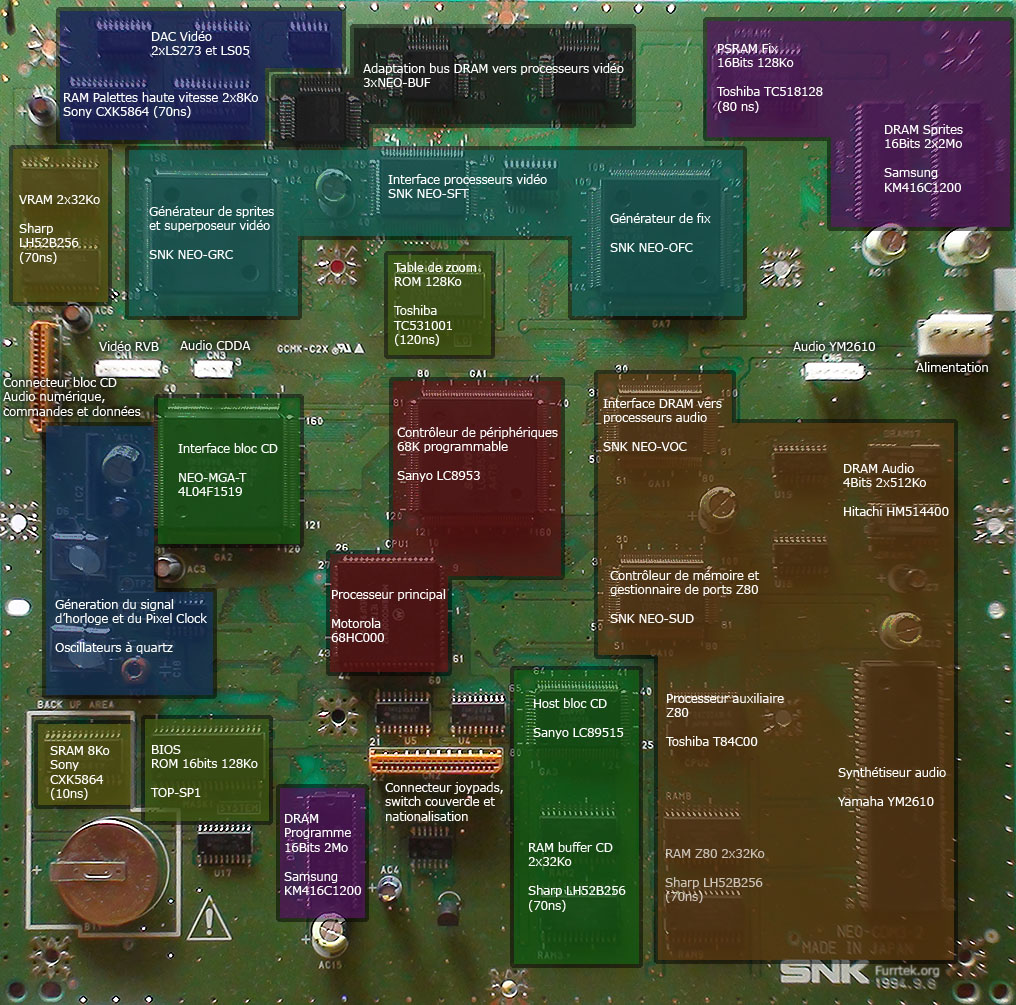

Plan schématique d'une carte mère NeoGeo CD (CDM3-2) avec la liste de ses composants



CPU1
MC68HCOOOFN12
1E72N
QEUF9339

CPU2
T84C00AM-6
Japan 9441EF1

DRAM5
KOREA
447Y
KM416C1200J-7

DRAM6
KOREA
447Y
KM416C1200J-7

DRAM7
Korea
4471
KM416CI200J-7

DRAM16
KOREA B004
9445 FFF
HM514400BS7

DRAM17
KOREA B004
9445 FFF
HM514400BS7

GA1
SANYO
LC8953
A478 4JK9G

GA2
NEO-MGA-T
4LO4F1519
Japan 9444EAI

GA3
SANYO
LC89515
A707 39232

GA4
SNK
Neo-GRC
9441 Z45

GA5
NEO SFT
9440 K02

GA6
SNK
NEO-BUF
9449 Z53

GA8
SNK
NEO-BUF
9449 Z53

GA9
SNK
NEO-BUF
9449 Z53

GA10
NEO-SUD
121-06001
QYH404-44F
9440 AB13

GA11
NEO-VOC
121-05001
OYH404-43F
9436 AEN3

IC3
YAMAHA JAPAN
YM2610
9440 IANM

MASK1
Top-SPI
9444 D

MASK2
TOSHIBA 9431EA1
TC531001CF-12
000-L0
R763 JAPAN

PSRAM1
Toshiba
TC518128CFWL-80
Japan 9436HAK

RAM1
Sony Japan
CXK5864CM-10LL
339R68YY

RAM2
LH52B256N-70LL
SHARP
Japan
9447 7 YA

RAM3
LH52B256N-70LL
SHARP
Japan
9447 7 YA

RAM4
Sony Japan
CXK5864CM-70LL
440H96YY

RAM5
Sony Japan
CXK5864CM-70LL
440H96YY

RAM6
LH52B256N-70LL
SHARP
Japan
9447 7 YA

RAM7
LH52B256N-70LL
SHARP
Japan
9447 7 YA

RAM8
LH52B256N-70LL
SHARP
Japan
9447 7 YA

RAM9
LH52B256N-70LL
SHARP
Japan
9447 7 YA

U4
74HC245A
M439 DS

U5
74HC245A
M439 DS

U6
74LS273
M424 DU

U7
74LS273
M424 DU

U8
74LS05
M345FM

U9
P45AF
74AC02

U10
P46AL
HC245ASJ

U17
74HC245A
M439 DS

U20
T9440H
74HC14A







Source

La NEO-CDM3-1 et la NEO-CDM5-1 nous ont été fournit par castleofcollectibles.com
La NEO-CDM4-2 est fournit par Macck
